Porta Molde com o SolidWorks – Início

image Senhores,

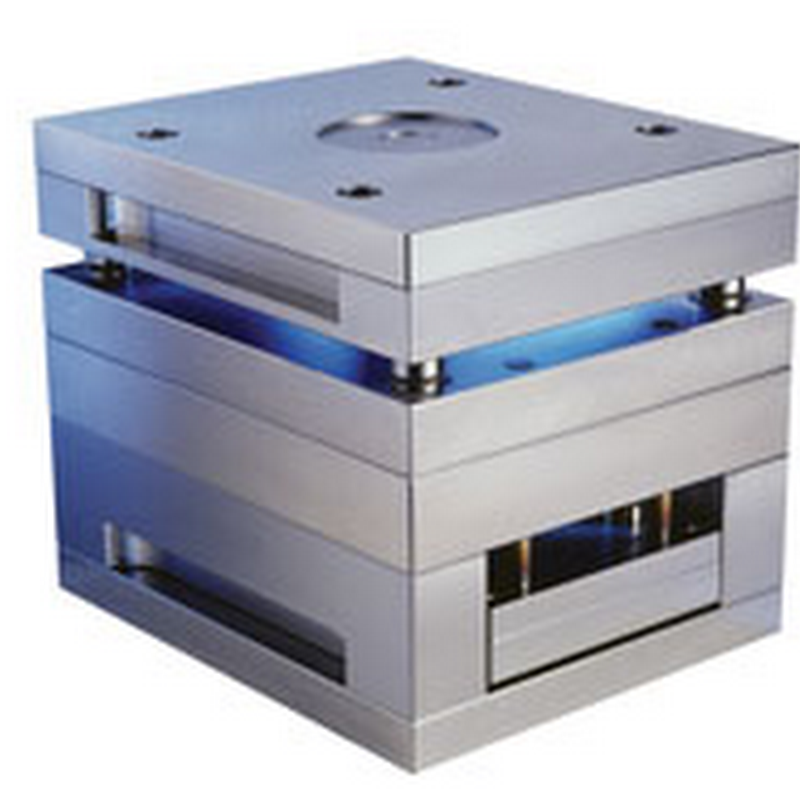

Pra quem tem curiosidade, o SolidWorks vem mudando constantemente nos últimos anos mas nem todo mundo aprimorou a técnica de desenvolvimentos de formas simples como as placas do porta molde. Vou demonstrar nessa série de vídeos uma série de possibilidades para a ferramenta no desenvolvimento da montagem.

Basicamente eu dividi tudo em 3 partes mas optei por publicar tudo em um único post.


Parte 1 – Definição das placas

Na primeira parte uma montagem é gerada e um esboço com o posicionamento das placas é inserido para dar continuidade no projeto.

A montagem com o esboço está disponível para download no Sky Drive.

Parte 2 – Criação da parte fixa

Para que a montagem do porta molde possa ser movimentada, foram criadas duas submontagens. Nestas submontagens existirá o layout das placas que foi derivado da montagem principal, e as peças que são criadas como componentes virtuais.

Segue aqui o arquivo no final do procedimento descrito na parte 2

Parte 3 – Criação da parte movel

Ainda sem as placas extratoras, é criado o layout da parte movel da montagem.

Segue aqui o arquivo no final do procedimento descrito na parte 3

Conclusões

Senhores, farei mais vídeos automatizando o processo com equações e parametrização dos parâmetros das placas.

Este processo eu desenvolvi em conjunto com a turma de moldes e matrizes que eu tinha neste último final de semana e estarei aprimorando ele nos próximos dias.

Sds,
Kastner
