Adaptação para indústria moveleira – Parte 1 – Propriedades

Senhores,

Tenho um carinho muito grande na aplicação de SolidWorks em indústria moveleira e no último ano, fiz uma série de posts sobre a customização do software quanto a templates, formatos e listas de materiais. Nada mais justo que recomeçar o ano falando sobre o assunto.

A primeira parte da série aborda a customização do gerador de guia de propriedades para suportar as novidades que surgiram nos últimos anos, em especial no SolidWorks 2012.

Adição de campos

Basicamente este tipo de projeto envolve a adição de campos de propriedades personalizadas para as placas de madeira.

Para entender o que vai se passar neste post, você deve compreender o que já foi descrito em posts anteriores.

http://www.kastner.com.br/2011/03/configuracoes-do-solidworks-parte-1.html

A primeira coisa que o usuário precisa saber é que nas propriedades personalizadas deveremos incluir campos para preenchimentos individuais das dimensões primárias das propriedades.

• Comprimento
• Largura
• Espessura

A espessura será inserida por uma lista de espessuras de materiais previamente cadastradas.

Também é importante ressaltar, o arquivo de guia de propriedades existente deverá ser mantido. Com isso, o novo arquivo será vinculado a um novo template.

Maiores informações, deve-se observar o vídeo abaixo

Combinação dos Campos

Uma vez que os campos de listas de materiais foram criados é necessário combinar os campos de largura, comprimento e espessura, afinal a nossa lista de materiais suporta apenas uma coluna de dimensionamento.

Uma das novidades do SolidWorks 2012 é suportar a combinação dos campos das propriedades personalizadas diretamente no gerador de guia de propriedades.

A combinação dos campos de dimensões na propriedade envolvem a seguinte equação. Essa equação deverá ser inserida diretamente no campo value no gerador de guia de propriedades.

$PRP:”Comprimento” x $PRP:”Largura” x $PRP:”Espessura”

Acompanhem o vídeo abaixo demonstrando como executar a operação

Muitos quando necessitam se comunicar com o PCP necessitam descrever a espessura da chapa junto ao nome do material. Para isso foram executados alguns ajustes.

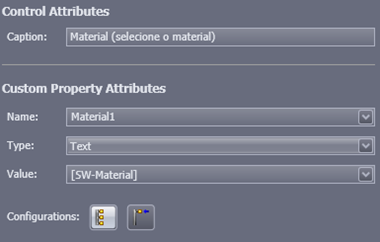

• O campo material 1 passa a substituir o antigo campo material mas executando a mesma função de definição de matéria prima

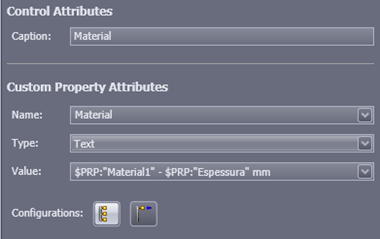

• O Campo material passa a combinar a propriedade Material 1 com a espessura do modelo


Observar abaixo a expressão que montei para a combinação dos valores

$PRP:"Material1" - $PRP:"Espessura" mm

O vídeo abaixo descreve os procedimentos de configuração dos campos.

Lembro que o objetivo é adaptar o procedimento acima para a lista de materiais criada em uma série anterior.

http://www.kastner.com.br/2011/03/configuracoes-do-solidworks-parte-5.html

Conclusão

Na continuação deste post, passaremos a discutir como realizar a integração de nossas peças com as propriedades que acabamos de criar.

Sds,
Kastner
